Наиболее важные преимущества:

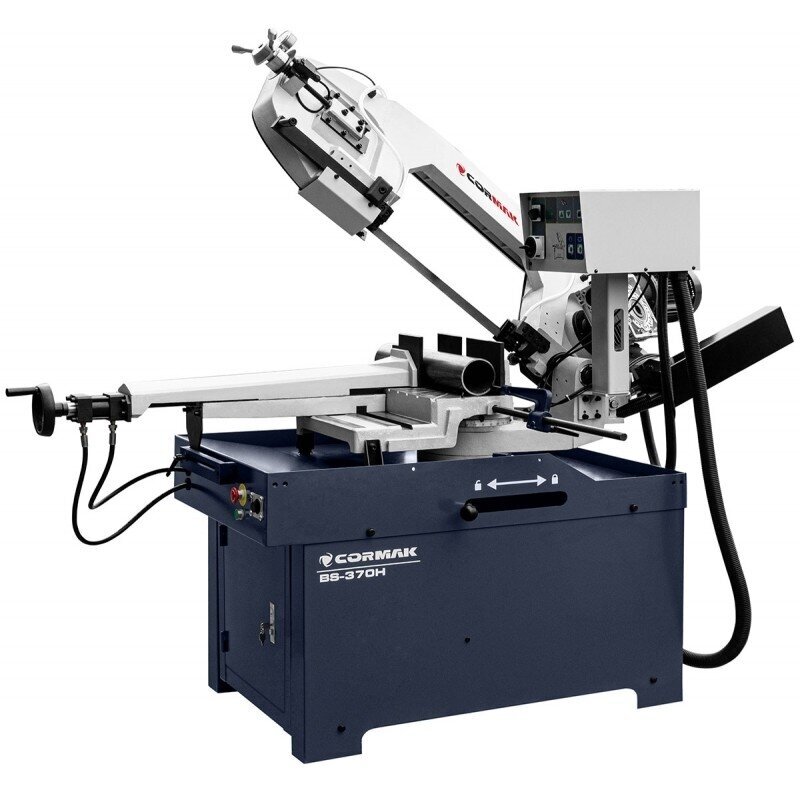

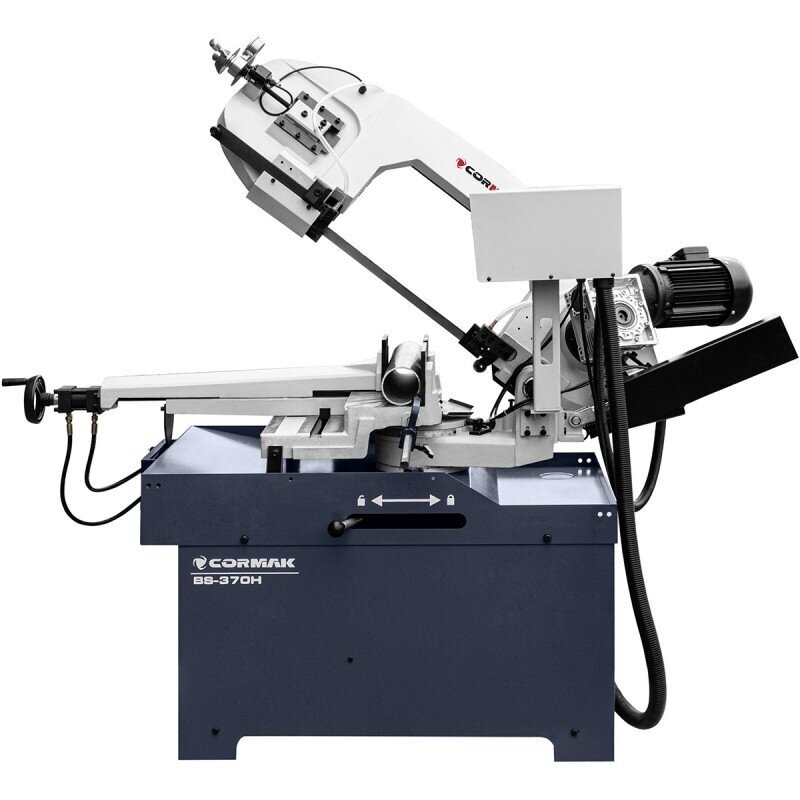

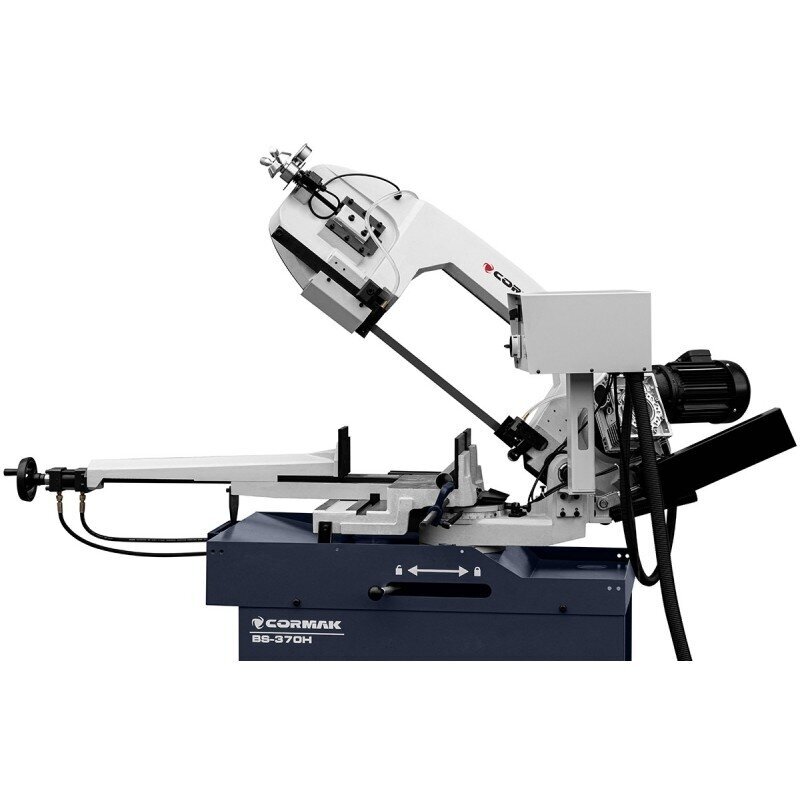

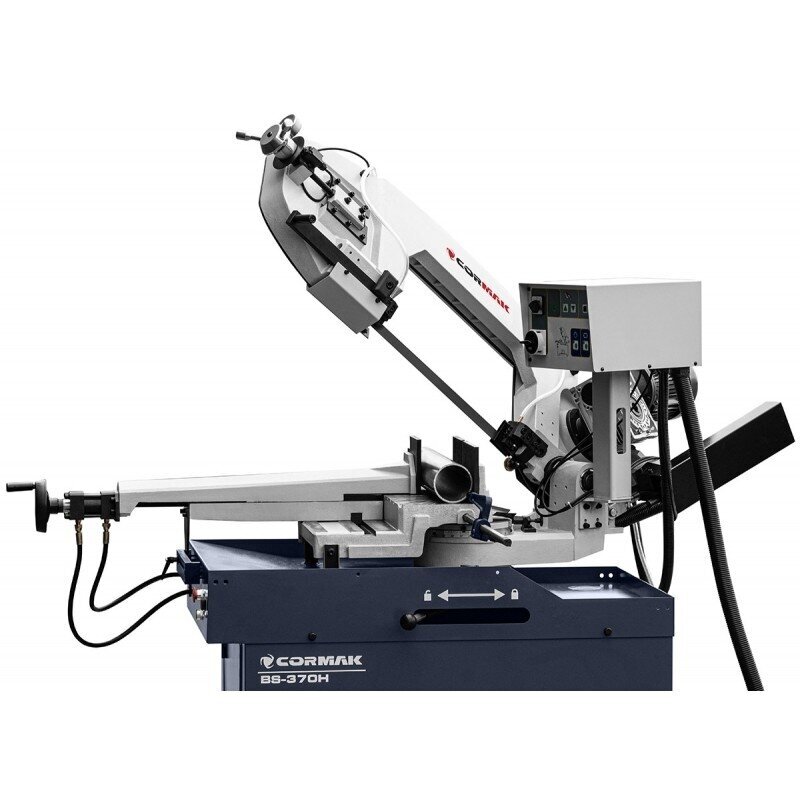

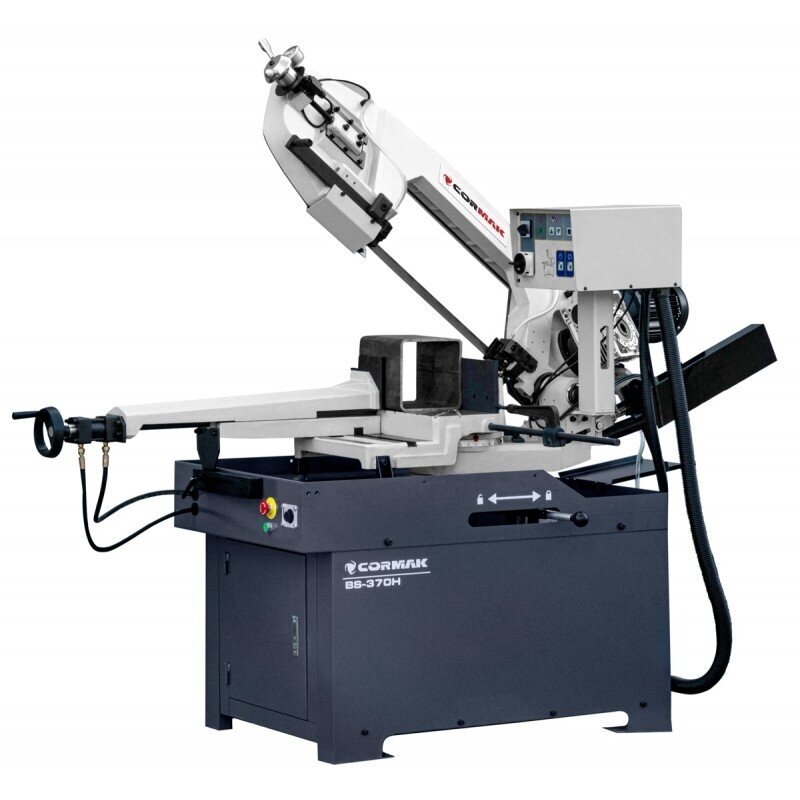

Вертикальная ленточная пила по металлу с поворотным плечом позволяет резать в плоскости, перпендикулярной оси разрезаемого материала, и под любым углом в диапазоне от -45° до 60°. Материал для резки можно подавать вручную или с помощью любого механического устройства, а подача инструмента осуществляется автоматически. Направляющие ремня снабжены специальными карбидными вставками и подшипниками. Это оказывает огромное влияние на направление ленты, срок ее службы, прямолинейность, точность и качество реза. Твердосплавные направляющие значительно снижают износ станка и пильного диска. Машина оснащена эффективным охлаждающим насосом с замкнутым контуром охлаждающей жидкости.
Плечо оснащено автоматическим датчиком натяжения лезвия, наклоняется на 25 градусов, что увеличивает срок службы лезвия. Щеточка для очистки прикреплена к нижней части руки для идеальной чистоты и функционирования лезвия. Машина приводится в движение червячной передачей. Станок оснащен трехфазным двигателем с двумя скоростями резания и тепловой защитой двигателя. Резак имеет ЧАСОВОЙ ТЕНЗОМЕТР - датчик натяжения ленты и автоматический выключатель в случае обрыва режущей ленты.

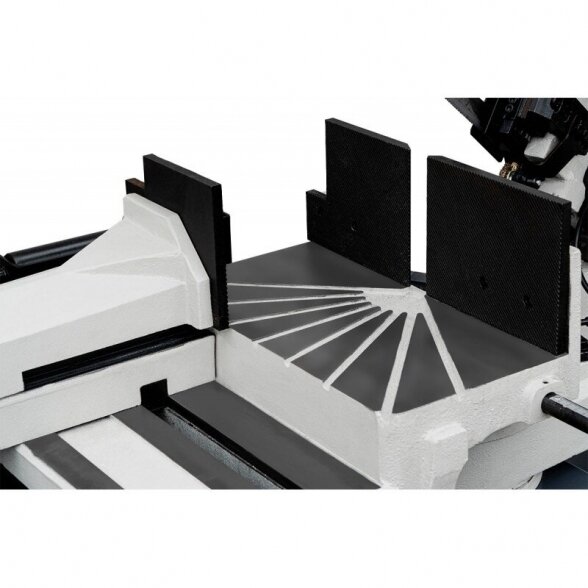

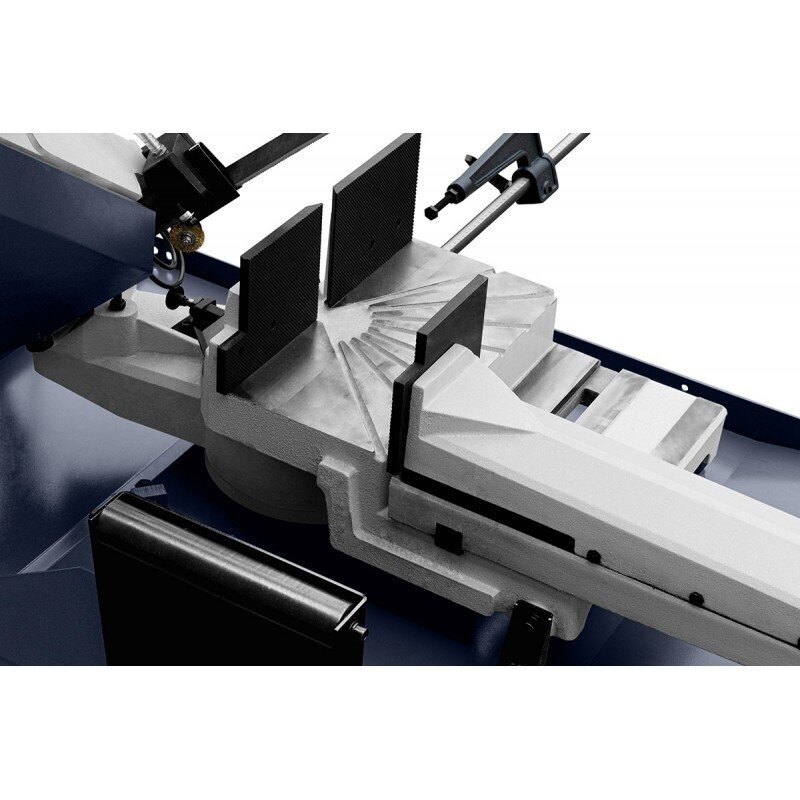

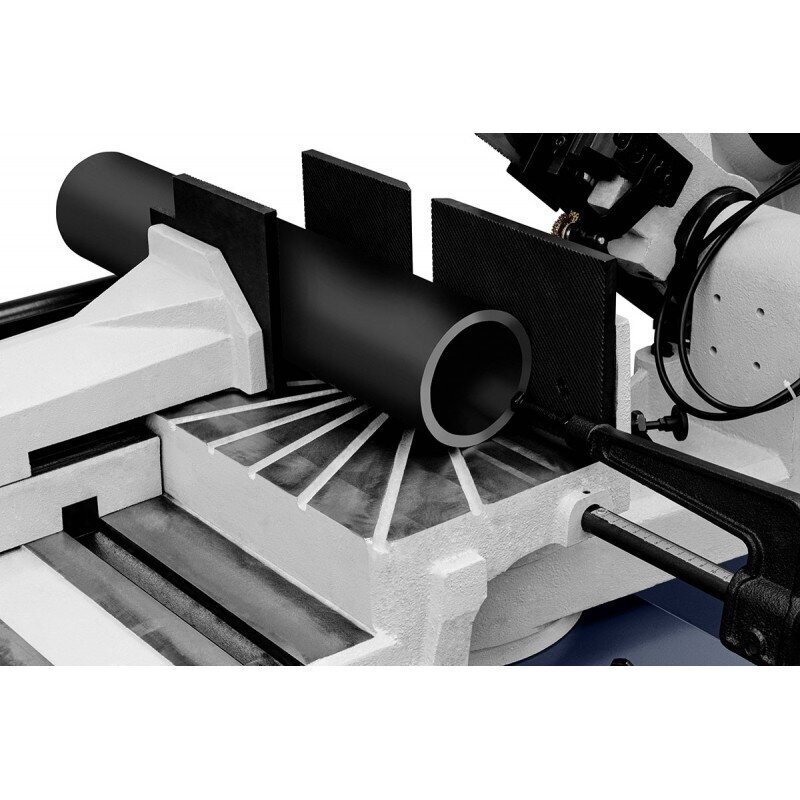

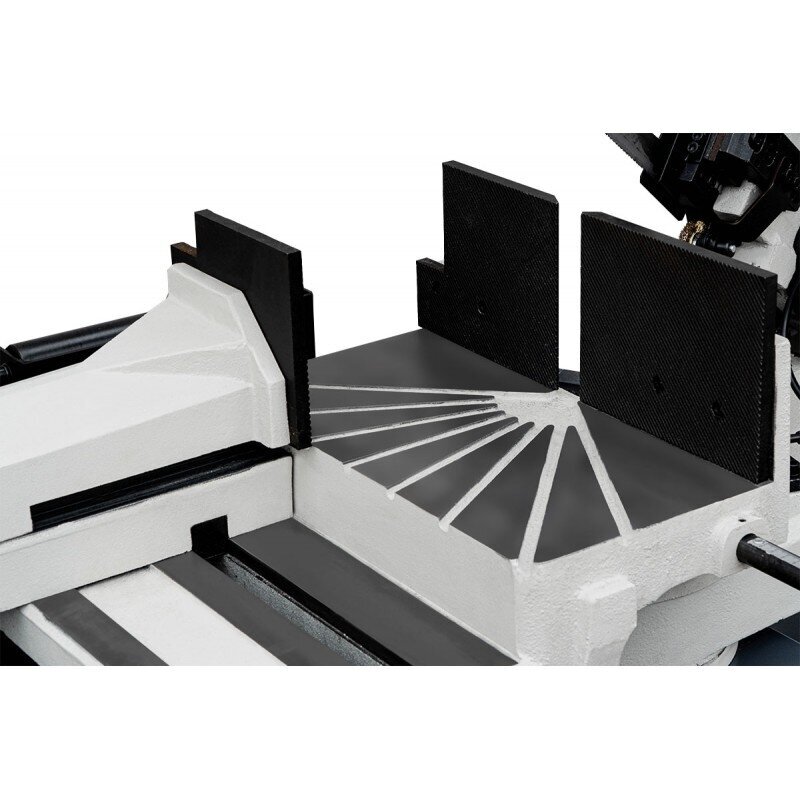

Конструкция верхней части основания служит тазом для слива охлаждающей жидкости и улавливания стружки, образующейся при резке материала. К основанию крепится чугунный верстак с поворотной стрелой и пультом управления на отдельной стреле. В процессе резки основным режущим движением является движение режущей ленты и движение нижней части руки. Скорость опускания руки (скорость резания) регулируется гидроприводом.

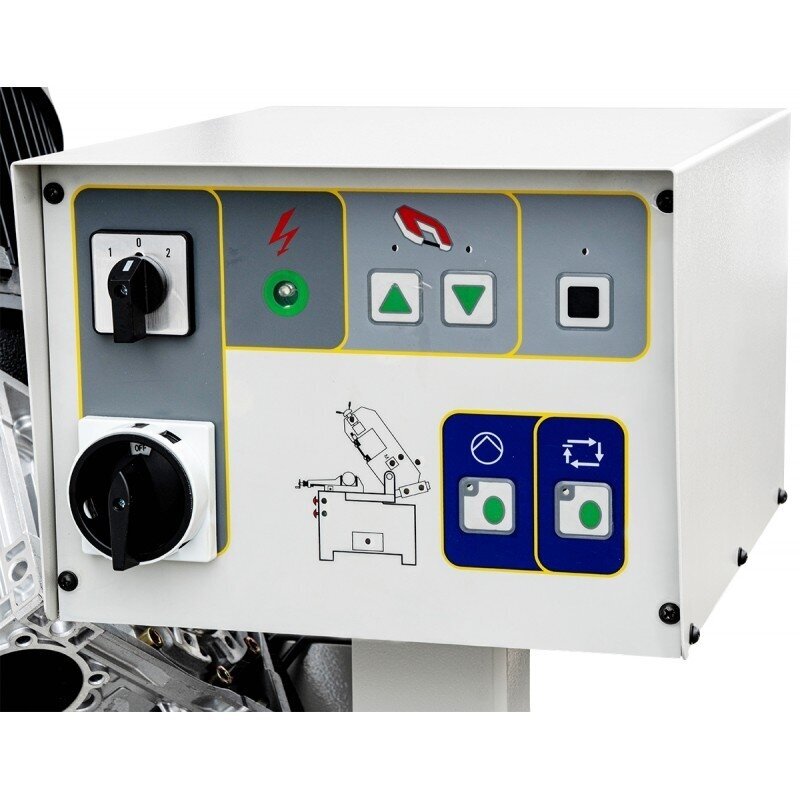

Скорость подачи регулируется на панели управления раскройной машины. Мы можем выбрать между двумя скоростями режущей ленты: 34 и 68 м/мин. В нижнем положении руки (после резки материала) привод режущей ленты автоматически отключается. Безопасность обеспечивают крышки режущей ленты и микропереключатели, останавливающие работу двигателя после окончания цикла резки или открывания любой из крышек, дополнительная защита заключается в автоматическом отключении резака в случае обрыва режущей ленты.
Tехнические данные
|
Размер режущей ленты |
3160×27×0,9 мм |
|
Натяжение ленты |
механический (ручной) |
|
Скорость ленты |
34 / 68 м/мин |
|
Контроль опускания руки |
бесступенчатый – гидроцилиндр |
|
Источник питания |
3-фазный, 400 В |
|
Суммарная мощность |
1,1 kВт |
|
Размеры с основанием
|
2200x1100x1500 мм
|
|
Масса |
480 кг |
|
Угол |
 |
 |
 |
|
0º |
ø270 |
370x220 |
270x270 |
|
45º Л
|
ø200
|
220x80
140x200
|
180x180
|
|
45º П |
ø240 |
240x160 |
220x220 |
|
60º П |
ø160 |
150x150 |
150x150 |
