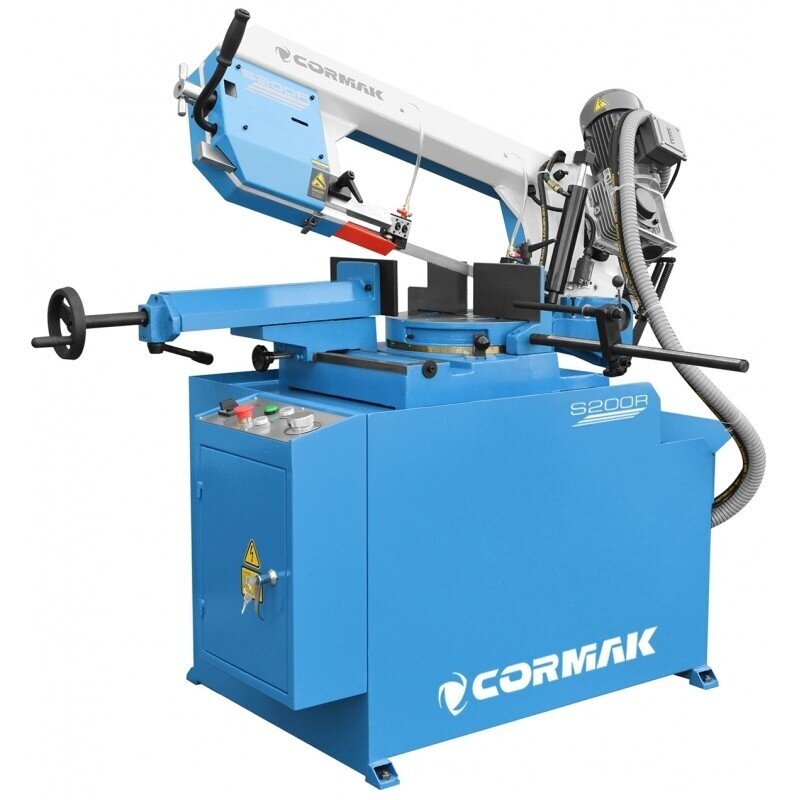

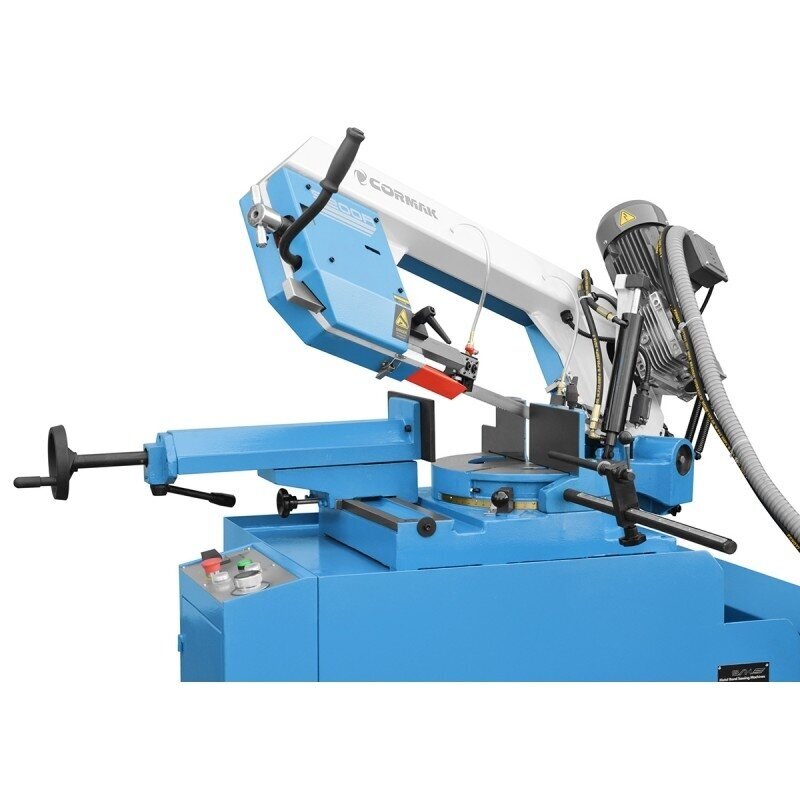

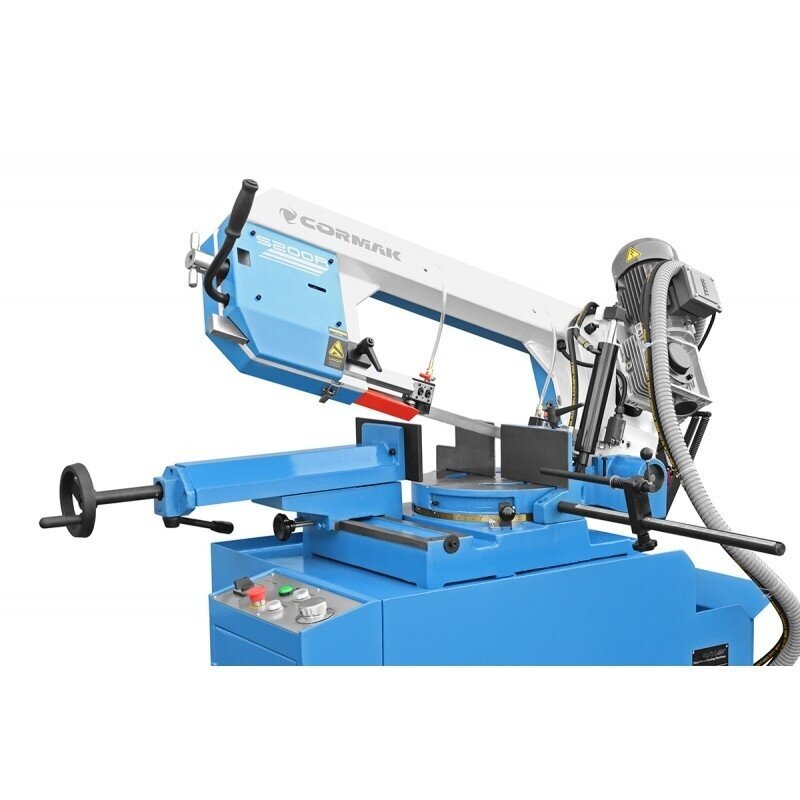

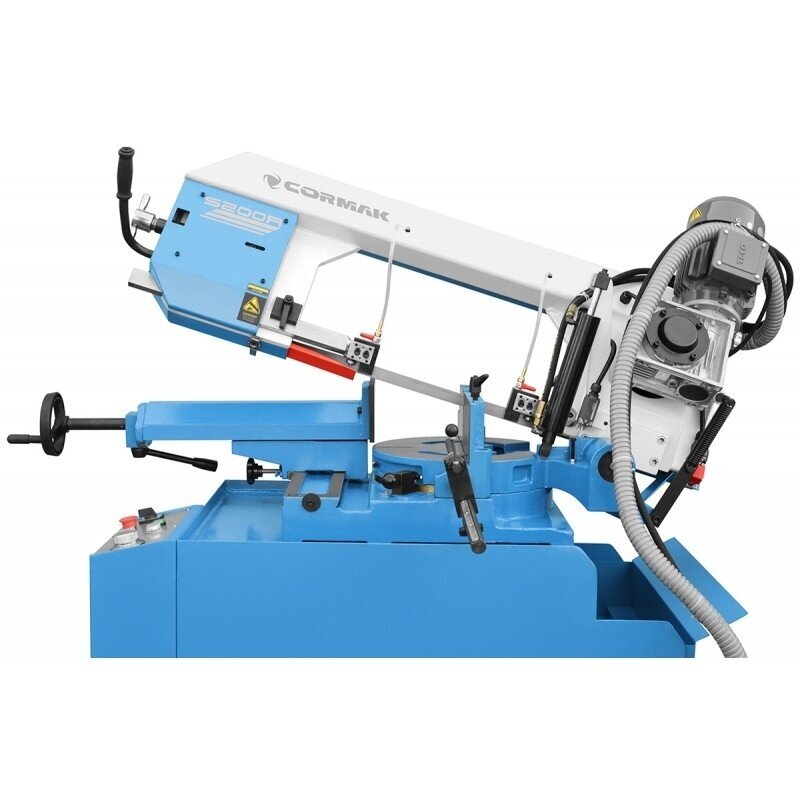

Cormak S 200 R Ленточная пила по металлу
-
Cormak S 200 R Ленточная пила по металлу
-
Наиболее важные преимущества:

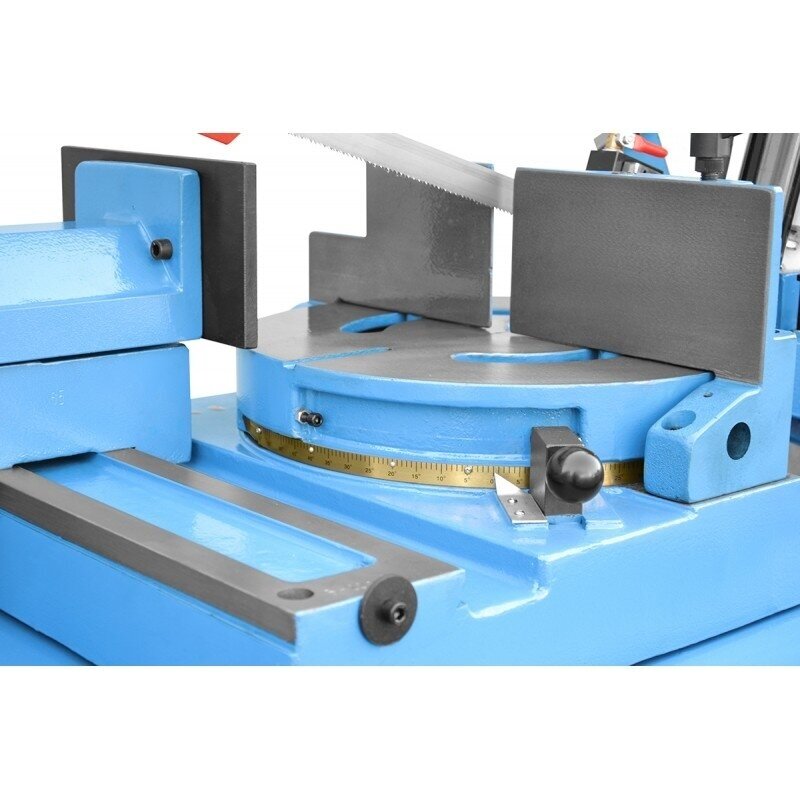

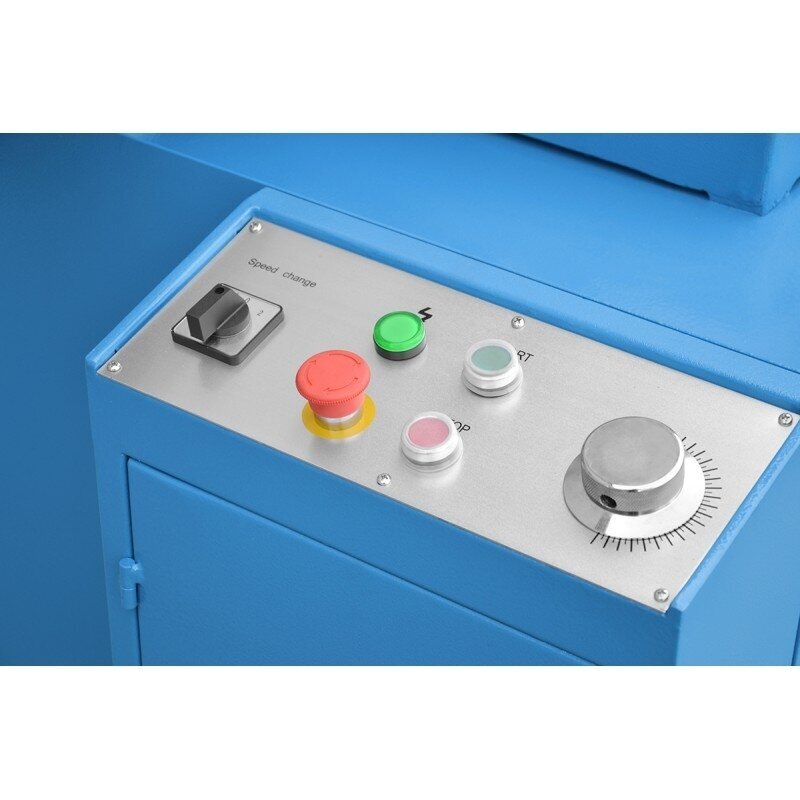

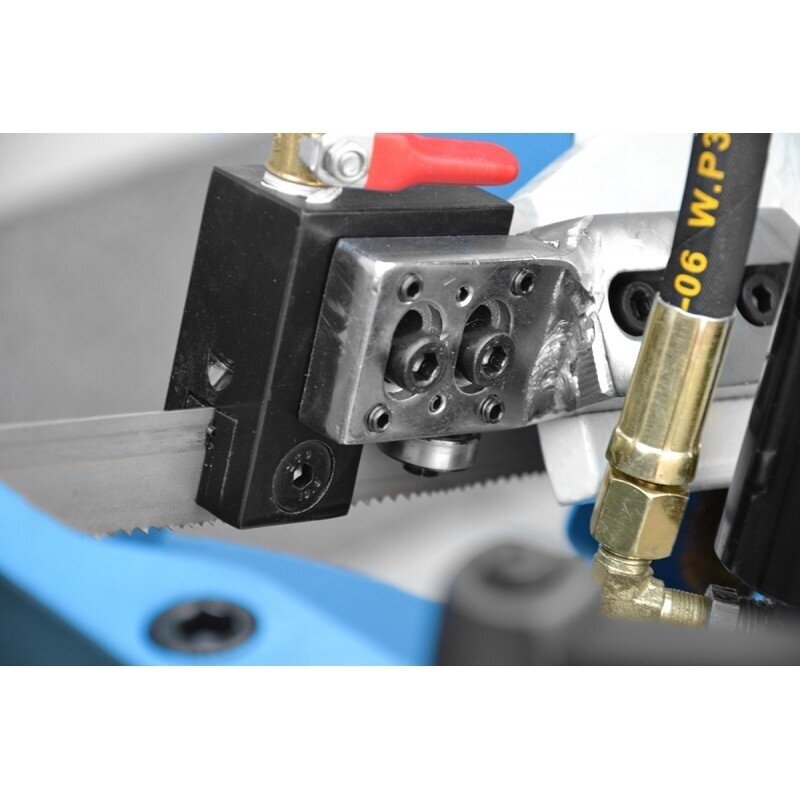

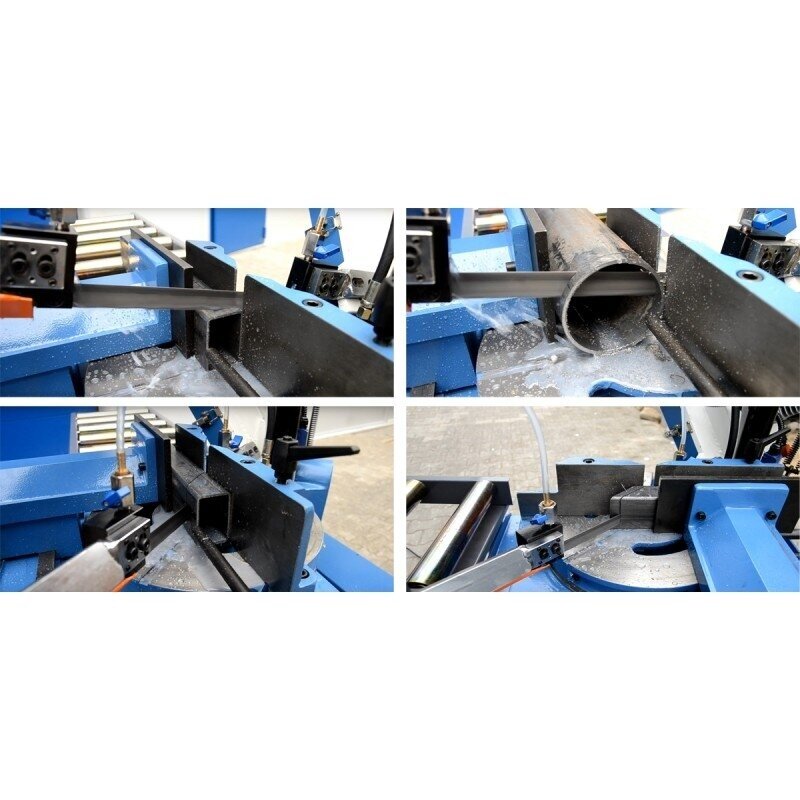

Ленточнопильный станок CORMAK S-200R MANUAL с декларацией ЕС, обеспечивает резку металла под любым углом от -45° до + 60°. Вырезанный элемент можно подавать вручную или с помощью любого подающего устройства. Подача при резке гравитационная по принципу подачи масла в двухкамерный гидроцилиндр. Соответствующая скорость опускания рычага обеспечивается клапаном, контролирующим поток масла между камерами. Оператор запускает машину нажатием кнопки СТАРТ и устанавливает скорость резки. После завершения цикла машина автоматически останавливается, и оператор поднимает руку в исходное положение. Материал подается вручную. Эта модель используется как в мелкосерийном, так и в крупносерийном производстве, а благодаря своей прочной конструкции позволяет резать различные материалы, в том числе нержавеющую сталь, инструментальную сталь и профили. Станок обеспечивает резку под углом за счет поворотного рычага. Плечо ленточной пилы изготовлено из однородного чугуна и вместе с режущей лентой шириной 27 мм позволяет резать большое количество различных материалов. Тиски расположены в регулируемой станине и снабжены быстрозажимным зажимом. Направляющие лезвия оснащены системой шарикоподшипников и спеченными карбидами, что обеспечивает превосходную точность резки и прямолинейный срез. Рука оснащена автоматическим датчиком натяжения лезвия под углом 25°, что увеличивает срок службы лезвия. К нижней части рычага прикреплена щеточка для очистки лезвия. Привод машины передается через червячную передачу, заполненную трансмиссионным маслом. Станок оснащен трехфазным двигателем с двойной обмоткой и двумя скоростями резания. Двигатель имеет термозащиту. Две скорости режущей ленты: 35 и 70 м/мин. Конструкция: рычаг, тиски и вращающийся стол отлиты из чугуна. Закрытая система охлаждения. Станок оснащен бампером с линейкой для установки длины реза материала. Основание машины представляет собой жесткий прямоугольный параллелепипед из стальных листов, в котором размещена емкость для жидкости с насосом заливающего хладагента. Безопасность при резке обеспечивает электрическая система, отвечающая всем требованиям ЕС. Станок оснащен концевым выключателем, который останавливает станок после завершения процесса резки, аварийной кнопкой и микровыключателями, останавливающими двигатель после завершения цикла резки или открытия любого из ограждений.
Tехнические данные
|
Размер режущей ленты |
2910×27×0,9 мм |
|
Натяжение ленты |
механический (ручной) |
|
Скорость ленты |
36 / 70 м/мин |
|
Контроль опускания руки |
бесступенчатый – гидроцилиндр |
|
Источник питания |
3-фазный, 400 В |
|
Суммарная мощность |
2,1 kВт |
|
Размеры с основанием
|
1600x800x1400 мм
|
|
Масса |
500 кг |
|
Угол |
 |
 |
 |
|
0º |
ø250 |
320x240 |
240x240 |
|
45º Л |
ø200 |
220x120 |
190x190 |
|
45º П |
ø220 |
235x120 |
210x210 |
|
60º П |
ø110 |
155x110 |
100x100 |
-
-
